低雜訊、超高PSRR、低壓差的1A線性穩壓器

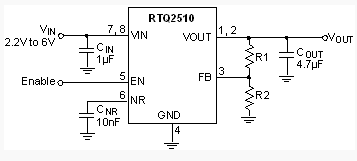

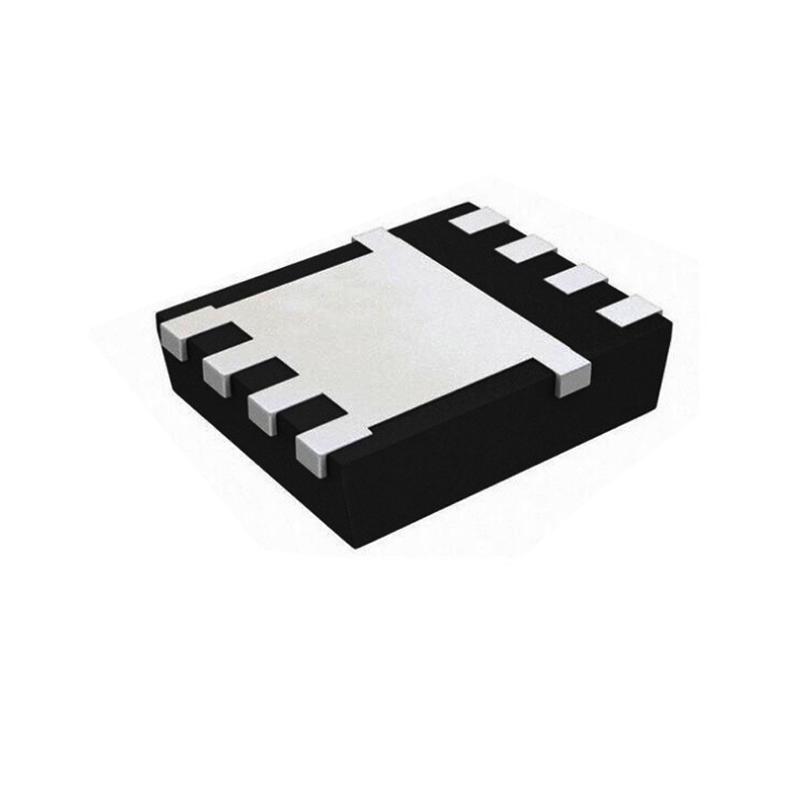

RTQ2510是通过了AEC-Q100 Grade 1认证的高性能低压差正压输出线性稳压器，专为需要输入-输出压差很低、需要很高电源纹波抑制比的应用而设计，负载能力高达1A，可在2.2V至6V输入电压范围内工作，输出最低达0.8V的电压。它使用P-MOSFET为调整管，具有卓越的瞬态响应特性，仅需使用4.7μF的陶瓷输出电容即可稳定工作。通过对使能端的控制可使其进入关机状态，可有效降低其功率损耗。在其NR端外接旁路电容可有效降低其输出噪声水平。在全输入、输出和整个工作温度范围内，RTQ2510的输出电压都被精确控制在3%的精度范围内。他的封装形式为VDFN-8L 3x3，可在-40°C至125°C范围内工作。

应用

• 电信、网络设备

• 主板、外设接口卡

• 工业应用设备

• 无线基础设施

• 医疗设备

• 笔记本计算机

• 电池供电设备

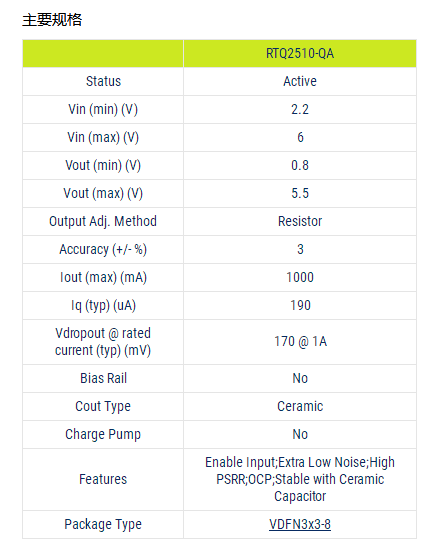

关键特性

• 经过AEC-Q100 Grade 1认证

• 压差极低：170mV@1A

• 超高PSRR：63dB@1kHz, 38dB@1MHz

• 输入电压范围：2.2V至6V

• 可调输出电压范围：0.8V至5.5V

• 工作结温范围：-40°C至125°C

• 卓越的噪声抑制能力

• 针对负载和输入瞬态过程的快速响应能力

• 4.7μF陶瓷输出电容即可稳定工作

• 在全输入、负载、温度变化范围内保持3%的输出电压精度

• 使能控制

• 过流保护

• 过热保护
